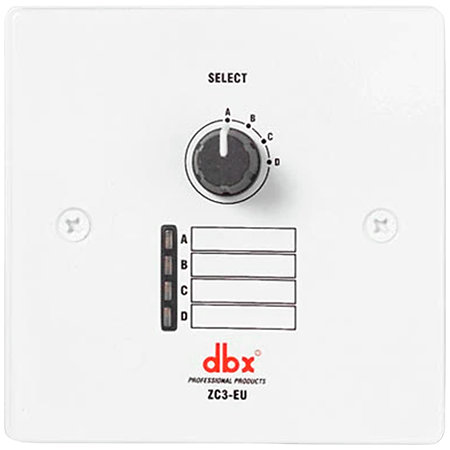

DBX - ZC3 EU

Le DBX ZC3 EU apporte une commande physique aux fonctions de sélection qui sont habituellement accessibles depuis le processeur audio ou son interface de configuration. Installé au mur, il permet de choisir rapidement une configuration depuis la pièce concernée, sans demander à l’utilisateur de manipuler directement le matériel de traitement.

Son sélecteur rotatif constitue le cœur du contrôleur. Sa fonction n’est pas figée et dépend du processeur auquel il est associé ainsi que de la programmation réalisée dans le système. Avec un DriveRack 220i ou un DriveRack 260, le ZC3 EU peut notamment être utilisé pour sélectionner différents programmes. Plusieurs positions du sélecteur peuvent alors correspondre à des configurations préparées à l’avance pour les usages du lieu.

Avec ZonePRO, le contrôleur prend une dimension plus polyvalente. Il peut être affecté à la sélection d’une source audio, au choix d’une affectation de page ou au rappel d’une scène. Un même espace peut ainsi disposer de plusieurs configurations préparées par l’intégrateur et accessibles depuis une commande unique. Dans une salle polyvalente, par exemple, une position peut correspondre à une utilisation en conférence tandis qu’une autre rappelle les paramètres nécessaires à une représentation ou à une diffusion musicale.

Cette logique permet surtout de séparer la programmation du système de son exploitation quotidienne. Les réglages audio restent centralisés dans le processeur DBX, alors que le ZC3 EU fournit un accès limité à la fonction de sélection nécessaire sur place. L’utilisateur n’a donc pas besoin de parcourir les paramètres du système pour changer de programme ou de configuration.

Le raccordement s’effectue par deux connecteurs RJ45 avec un câblage CAT5 ou CAT5E. La communication repose sur une transmission analogique par tension continue et les commutateurs DIP intégrés permettent d’identifier le contrôleur dans l’installation. Plusieurs unités peuvent être réparties dans différents espaces, avec un câblage série ou une architecture parallèle utilisant un ZC-BOB.

Le DBX ZC3 EU constitue ainsi une interface de sélection adaptable, capable de prendre des fonctions différentes selon l’écosystème DriveRack ou ZonePRO dans lequel il est intégré.
