DBX - Di4

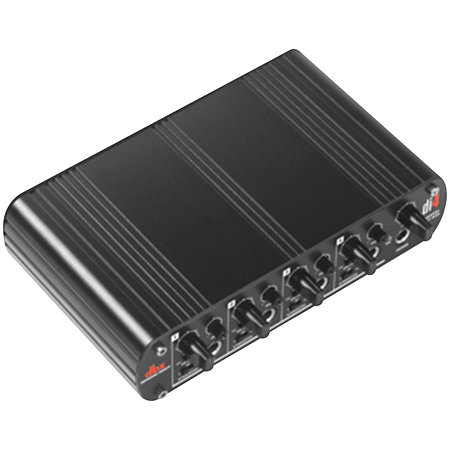

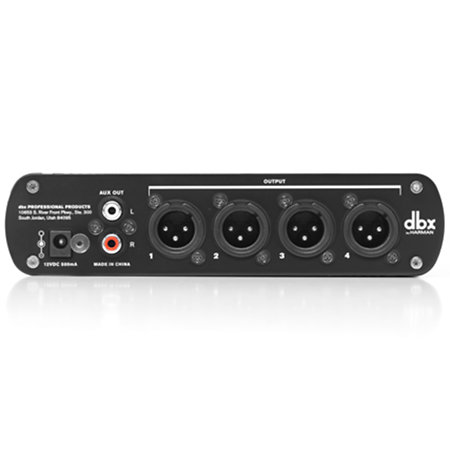

Le DBX Di4 rassemble quatre boîtes de direct indépendantes dans un boîtier rack 1 U demi-largeur. Son rôle principal consiste à recevoir des signaux asymétriques sur quatre entrées Jack 6,35 mm TS et à les restituer sur quatre sorties XLR symétriques. Cette configuration permet de regrouper plusieurs sources dans un seul appareil plutôt que d'utiliser quatre boîtes de direct séparées.

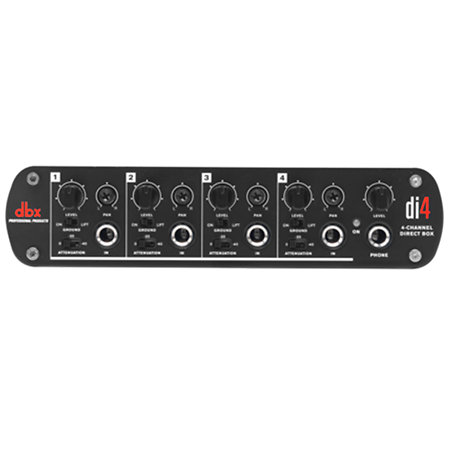

Chaque canal possède ses propres commandes d'adaptation. Un atténuateur de -20 dB peut réduire le niveau du signal entrant, tandis qu'un commutateur de masse flottante indépendant permet d'intervenir sur la liaison de masse de chaque canal. L'impédance d'entrée est de 320 kΩ et le niveau maximal accepté atteint +15 dBu. En sortie, l'impédance est de 600 Ω pour un niveau maximal de +16 dBu.

Le DBX Di4 ajoute une seconde fonction : celle de mixeur ligne stéréo. Les quatre entrées peuvent être combinées grâce aux réglages de volume et de panoramique propres à chaque canal, puis dirigées vers une sortie stéréo RCA. Cette partie du Di4 convient notamment au regroupement de plusieurs sources provenant de claviers, modules de sons ou autres équipements électroniques.

Une sortie casque Jack 6,35 mm est également disponible avec son réglage de volume général. Le Di4 peut ainsi réunir dans un même châssis les connexions symétriques destinées à une console et une section de mixage avec écoute au casque. Sa réponse en fréquence s'étend de 20 Hz à 20 kHz, avec un THD+N de 0,0008 % et une diaphonie inférieure à -90 dB. L'alimentation secteur accepte les tensions de 100 à 240 V AC.
