Monitoring

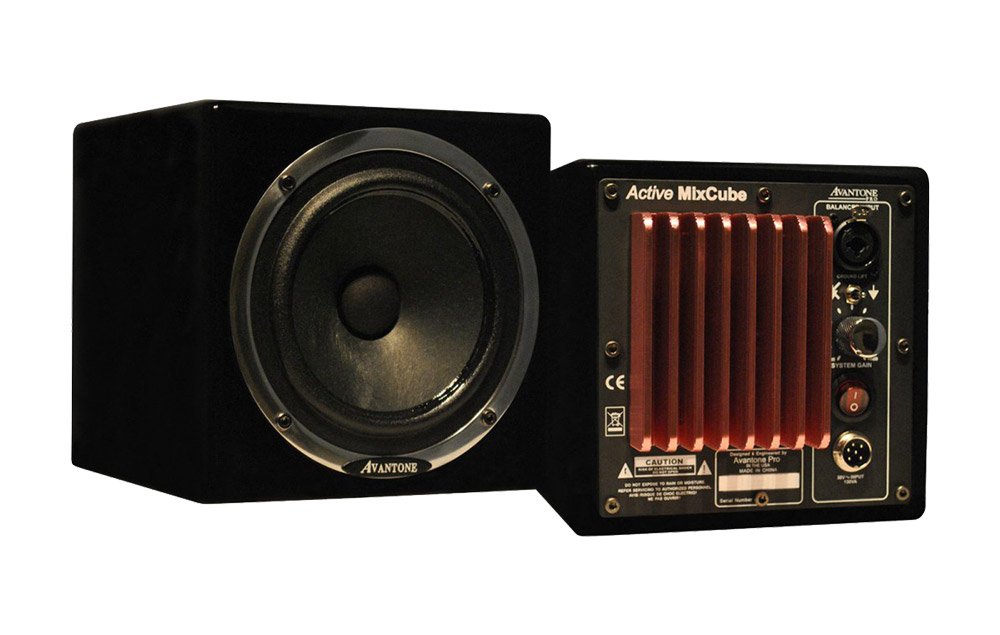

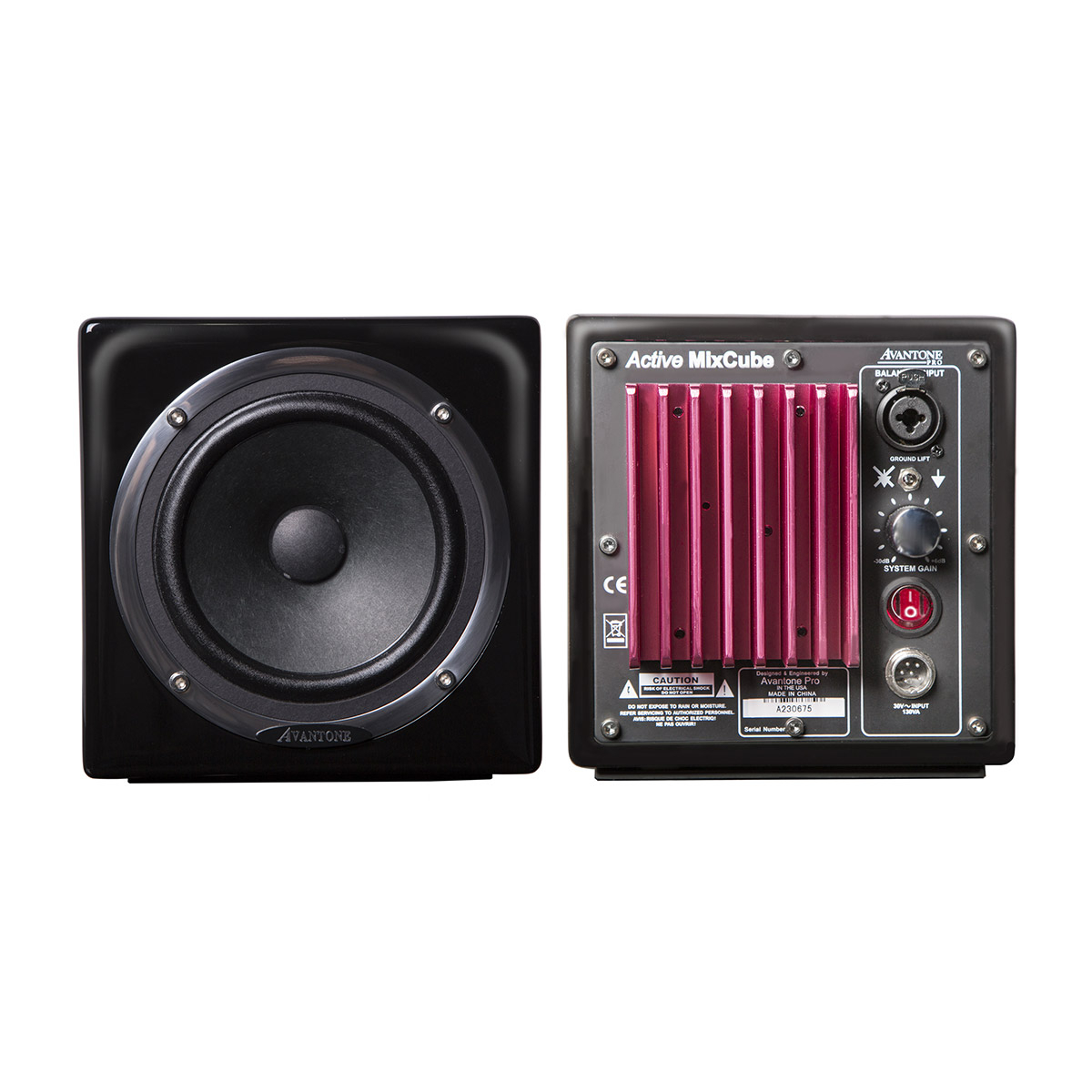

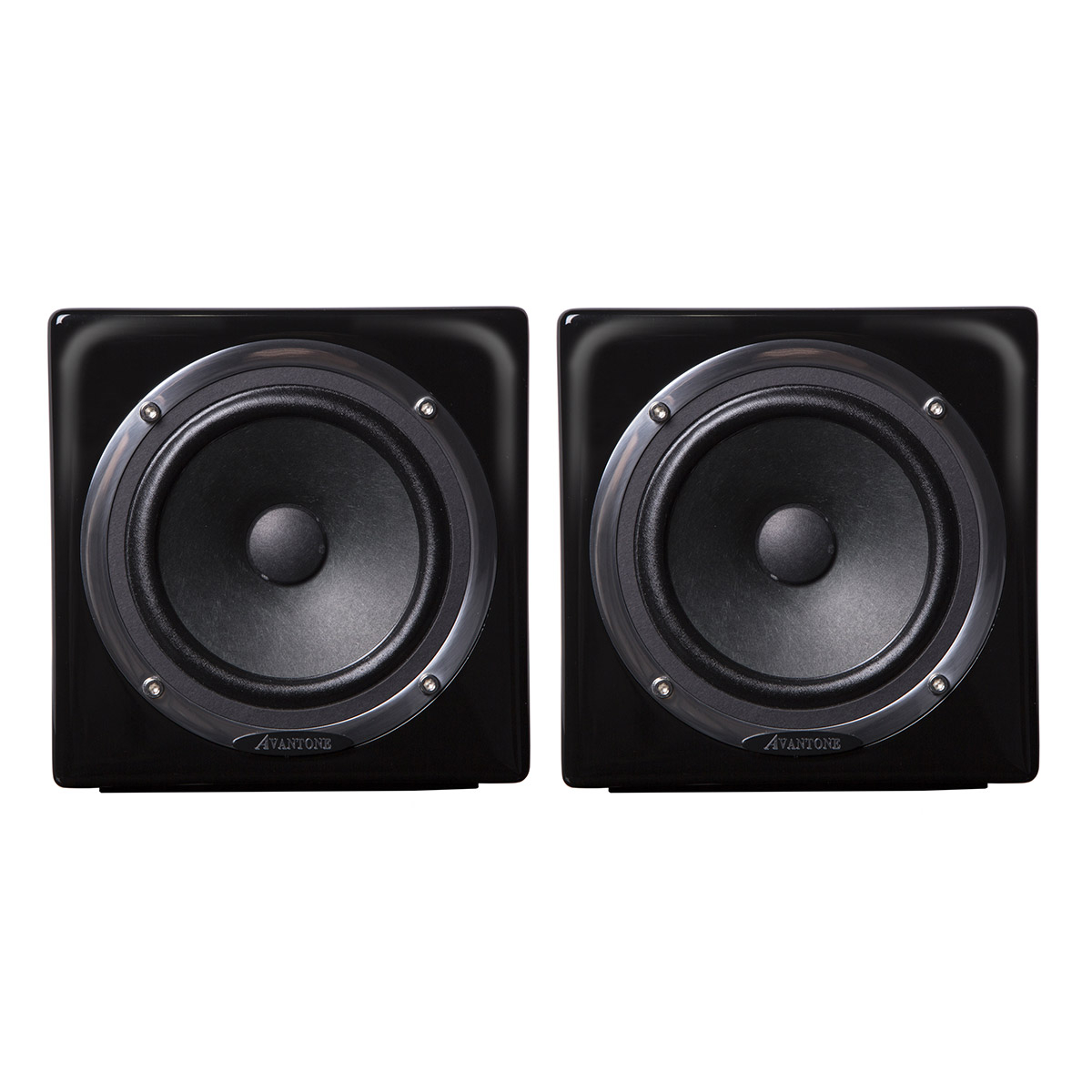

Mini-moniteurs actifs noirs de référence et large bande pour des installations fixes ou extérieur.

ARTICLE N° 57359
  • • Type de système : Actif (Self Powered),
  • • Réponse en Fréquences : 90Hz 17,000Hz,
  • • SPL/Sensibilité : 94db @1w/1 meter,
  • • Puissance : 35 watts RMS Class A/B,
  • • Cooling : Convection / Heat Sink Aluminum Fins,
  • • Driver : 8 ohm 5.25” Cast Aluminum Frame / Paper Cone,
  • • Cabinet : Sealed design /18mm MDF/ with Dacron Acoustical stuffing,
  • • Entrées : XLR & TRS +4/Balanced & RCA/ 10 Unbalanced,
  • • Dimensions du boîtier externe :
  • • 165mm X 165mm X 206mm ( 6 ½”x 6 ½”x 8.125”) cabinet depth,
  • • 165mm X 165mm X 241mm ( 6 ½”x 6 ½”x 9. 5”) overall depth,
  • • Poids : 4kg / 8.8 Lbs (pièce).
OBJECTIF DE CONCEPTION

Les Mixcubes actives Avantone sont des mini-écoutes actives haute-resolution et large-bande pour les installations fixes ou en extérieur. Nous voulions également utiliser un concept qui a fait ses preuves au cours du temps en utilisant un haut-parleur unique large-bande.




OBJECTIF DE PERFORMANCE

Les studios utilisent principalement des écoutes de grand format à 2 et 3 voies conçues pour représenter une vaste référence d’écoute à niveau élevé. Ceci dit, dans cette nouvelle ère d’audio haute définition, il reste primordial d’écouter votre mixage sur un système limité dans les basses fréquences, comme par exemple sur une télévision, une radio, un ordinateur, un autoradio, une station iPod, etc. Il est important de prendre des décisions de mixage en analysant le mix avec des écoutes qui n’engendrent aucune déformation sonore causée par les filtres ou sur des écoutes à la bande passante limitée. Il est important de porter une attention particulière aux fréquences médiums du chant/guitare/clavier. C’est là qu’une écoute large-bande sans filtrage devient très utile. Dix mois de recherche et de développement, d’écoute comparative et de modifications ont amené à la conception des MixCubes AVANTONE. Il en résulte une sonorité très douce, avec le bénéfice de la restitution large-bande, par rapport aux 5C Sound Cubes originales. Les tests d’écoute révèlent que les MixCubes offrent une réponse douce, plus ouverte, transparente dans le haut du spectre avec une réponse étendue dans les basses, tout en conservant leur caractère basique initial.




CONCEPTION DES ÉCOUTES


Les Sound Cubes™ 5C initiales étaient en panneaux de particules de 12 mm couverts d’une finition simulant le grain du bois. Nous avons décidé de passer aux panneaux à densité moyenne plus épais et plus denses offrant une rigidité supérieure et des faibles résonances. Nous avons commencé avec un cube clos de 165 mm avec arrondissement des angles. Nous avons alors opté pour une finition élégante haute brillance en polyuréthane “RETRO-CREAM”. Les écoutes initiales étaient équipées de vis, ou plus tard, de borniers en plastique montés sur une plaque circulaire montée en retrait. Nous avons décidé de passer à des borniers massifs usinés haut de gamme plaqués au nickel (au format double-banane) et montés sur une plaque en aluminium anodisée noire fraisée et sérigraphiée. Nous avons ensuite ajouté une base de support en néoprène de 7 mm sous le baffle servant de surface anti-dérapante et d’isolateur acoustique. De plus, pour répondre aux besoins d’installations plus complexes, nous avons intégré une embase micro fileté standard de 5/8 de pouce sous la base.




CONCEPTION DU HAUT-PARLEUR


Les haut-parleurs originaux étaient des transducteurs élémentaires de 127 mm à saladier embouti. Nous avons conçu notre propre saladier de 133 mm en aluminium moulé et notre propre assemblage saladier/membrane pour améliorer les performances des haut-parleurs originaux. Le cercle de fixation du saladier est ensuite poli pour lui donner une esthétique du meilleur goût. La membrane en papier, sélectionnée pour ses caractéristiques musicales, a été totalement conçue et fabriquée à partir des meilleures pulpes de bois de Nouvelle Zélande avec ajout de fibres de mica pour réduire le poids et accroître la rigidité. La suspension en tissu est fabriquée au Japon avec un respect parfait des tolérances draconiennes. La plaque supérieure et l’assemblage en T du haut-parleur sont en acier à faible teneur en carbone Sumitomo 1008, ce qui permet d’obtenir le plus grand flux magnétique pour le déplacement de la bobine. Les aimants sont de qualité Y- 40 (caractéristiques d’usinage), et offrent un moteur magnétique haute puissance de faible distorsion de 1,200 grammes.




CONCEPTION DE L'AMPLIFICATEUR

Nous avons totalement conçu le module amplificateur pour obtenir des performances totalement professionnelles. Nous avons largement outrepassé les critères de qualité les plus stricts dans la sélection des composants, pour leurs performances électriques et leur fiabilité dans le temps. Il en résulte un amplificateur “exempt de tout compromis” avec des caractéristiques de réserve dynamique exceptionnelles qui rivalisent avec les performances d’amplificateurs en Rack de studio, vendus pour bien plus cher.

ENTRÉE SYMÉTRIQUE

Cette entrée “combinée XLR/Jack” accepte une fiche XLR mâle SYMÉTRIQUE, ainsi qu’un Jack stéréo SYMÉTRIQUE 6,35 mm à 3 conducteurs ou un Jack mono SYMÉTRIQUE 6,35 mm à 2 conducteurs. En utilisation asymétrique avec un Jack 6,35 mm mono, le point froid du signal est automatiquement relié à la masse.




SYSTEM GAIN

Ce réglage détermine la sensibilité du signal d’entrée. Tournez le bouton vers la droite pour accroître la sensibilité. La plage de gain est réglable de -30 à +6 dB. Une valeur de +6 vous permet de bénéficier d’un signal sans modification. Les positions crantées vous permettent d’obtenir les mêmes réglages sur les deux enceintes. Notez cependant que si le niveau du signal en entrée est trop élevé, l’amplificateur peut être surchargé et causer une distorsion susceptible d’endommager le haut-parleur. En cas de surcharge, réduisez le niveau du signal en entrée en tournant le bouton vers la gauche.




INTERRUPTEUR ON/OFF

Cette interrupteur lumineux place l’amplificateur sous/hors tension. Ceci ne découple cependant pas le transformateur du secteur.




AC INPUT

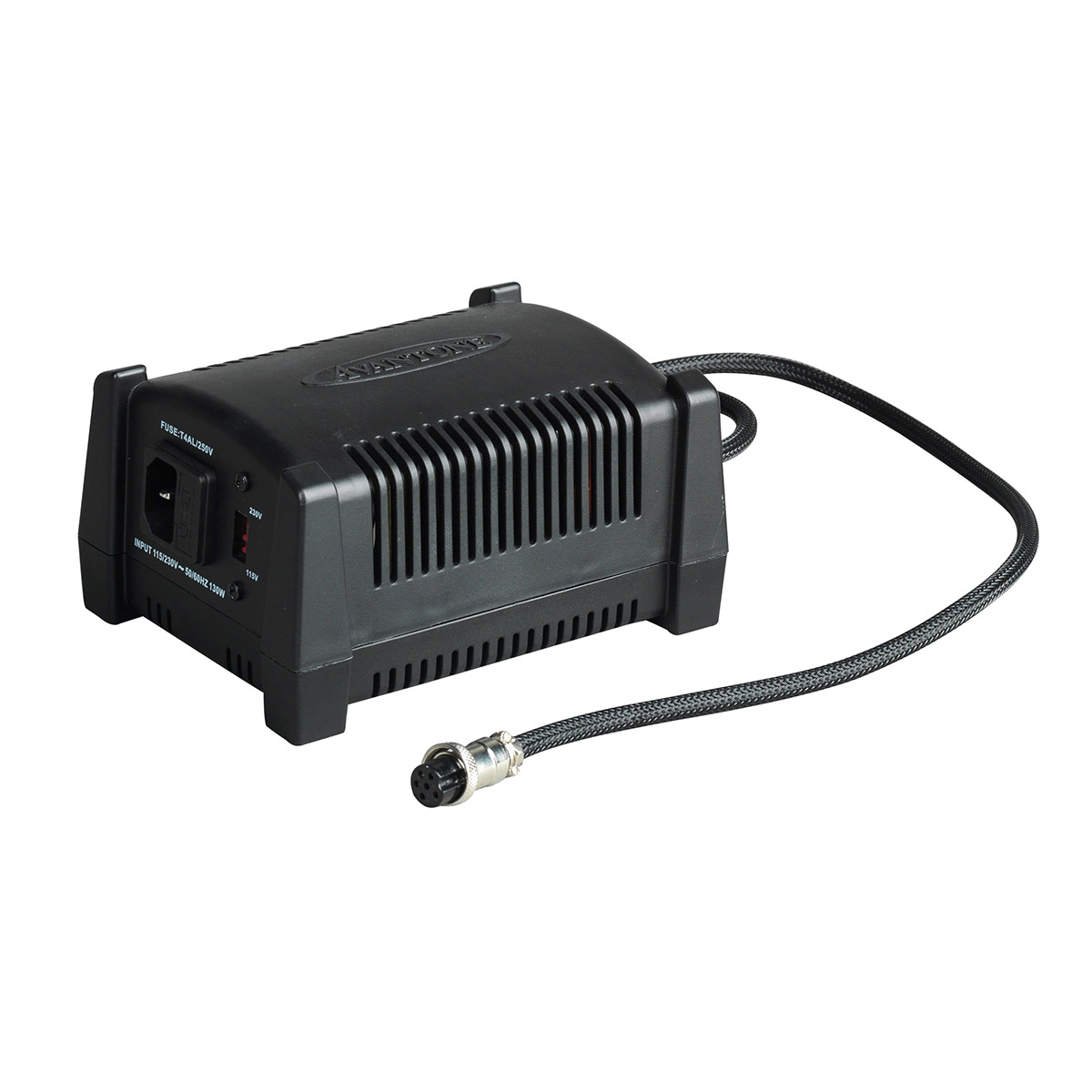

Cette embase ne doit être utilisée qu’avec le cordon spécial AVANTONE. Serrez la fiche dans l’embase. Remarque : l’alimentation secteur dispose d’un sélecteur de tension que vous devez placer sur la position correspondant à la tension secteur de votre zone géographique.




TOUCHE GROUND LIFT

Appuyez sur cette touche pour découpler la broche 1 de l’embase d’entrée. Ceci peut vous aider à réduire les problèmes de boucle de masse dans le signal d’entrée.




PLACEMENT DES ÉCOUTES

Lorsque vous placez les MixCubes AVANTONE sur des pieds ou devant la console, placez-les au niveau des oreilles et légèrement inclinées vers l’ingénieur du son. Étant donné que les écoutes sont blindées, vous pouvez les placer sans problème près d’un moniteur vidéo. L’embase inférieure pour pied de micro vous permet des options de montage plus créatives dans les situations inhabituelles.
