Allen & Heath - M-ACE

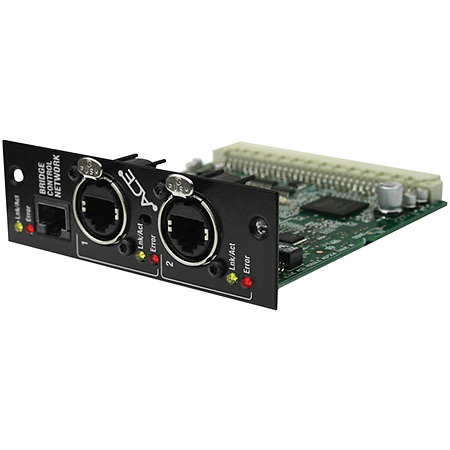

Une liaison audio entre une console et un rack de scène doit pouvoir transporter un grand nombre de canaux sans alourdir l’installation. C’est précisément le rôle de la carte Allen & Heath M-ACE, conçue pour les systèmes iLive et GLD. Installée dans l’équipement compatible, elle assure le transport bidirectionnel de 64 entrées et 64 sorties numériques en 24 bits via le protocole ACE, ou Audio Control via Ethernet.

Le M-ACE dispose de deux ports RJ45. Cette double connectique ne sert pas uniquement à établir la liaison : elle permet également d’adapter l’architecture du système aux besoins de l’installation. Le module peut fonctionner en liaison simple, en mode redondant pour sécuriser la transmission, ou en mode split audio lorsqu’un même flux doit être distribué à plusieurs éléments du système.

Le câblage repose sur du Cat5e blindé ou supérieur, avec une portée maximale annoncée de 120 mètres. La transmission reste particulièrement rapide, avec une latence système inférieure à 105 µs. La carte transporte également les données de contrôle Ethernet à 10 Mbit/s, ce qui regroupe les échanges audio et les informations nécessaires au fonctionnement du système sur la même liaison.

L’Allen & Heath M-ACE trouve ainsi sa place entre les surfaces iLive et les racks iDR-16, iDR-32, iDR-48, iDR-64 ou iDR-10, ainsi qu’avec les systèmes GLD-80. Il s’agit d’une extension directement intégrée à l’architecture de la console, destinée à simplifier le raccordement numérique tout en conservant une capacité de transmission adaptée aux configurations multicanaux.
