Le protocole DMX :
du premier câble à la maîtrise complète
Comprendre le DMX512, c'est comprendre la langue commune de tous les éclairages scéniques. Ce guide vous emmène des bases du protocole jusqu'aux architectures réseau avancées — avec la rigueur du technicien et la clarté du pédagogue.
1. La naissance du DMX : pourquoi tout a changé en 1986
Avant le DMX, contrôler l'éclairage d'une scène de concert était une affaire de câbles — beaucoup de câbles. Chaque fonction d'un projecteur (intensité, couleur, mouvement) nécessitait un câble dédié entre la console et l'appareil. Pour un spectacle avec cinquante machines, la régie ressemblait à un spaghetti géant, coûteux à installer, fragile en exploitation et cauchemardesque à dépanner.
En 1986, l'USITT — United States Institute for Theatre Technology — publie les premières spécifications du protocole DMX512. L'idée est radicale dans sa simplicité : un seul câble transporte les instructions pour toutes les fonctions de tous les appareils. La version stabilisée arrive en 1990, et le protocole devient la norme internationale ANSI E1.11 (DMX512-A) dans sa révision de 2008 — celle qui est encore utilisée aujourd'hui.
Quarante ans plus tard, le DMX reste la colonne vertébrale de l'éclairage professionnel dans le monde entier : concerts, théâtres, boîtes de nuit, installations architecturales, broadcast. Sa robustesse, son universalité et sa simplicité conceptuelle lui ont assuré une longévité remarquable.
2. Comment fonctionne le protocole DMX512 ?
Le DMX512 est avant tout un protocole de communication numérique série unidirectionnel. Cela signifie que les données circulent dans un seul sens — de la console (ou du contrôleur) vers les appareils — et ne reviennent pas (du moins en DMX pur ; le RDM changera cela, voir plus loin).
La trame DMX : 512 canaux en cascade
Le contrôleur envoie en permanence une trame DMX — une rafale de données qui contient les valeurs actuelles de chacun des 512 canaux de l'univers. Chaque canal peut recevoir une valeur entre 0 et 255, soit 256 niveaux de contrôle. Cette trame se répète plusieurs dizaines de fois par seconde (le taux de rafraîchissement varie selon les consoles, typiquement entre 20 et 44 fois/seconde).
Techniquement, le signal utilise la norme RS-485 en mode différentiel : la vitesse de transmission est de 250 kbps (250 000 bauds), avec un bit de start, 8 bits de données et 2 bits de stop par canal. La tension différentielle est comprise entre ±1,5 V et ±6 V.
Canaux et paramètres
Chaque appareil DMX utilise un certain nombre de canaux, en fonction de ses capacités. Un simple variateur de gradation peut n'en utiliser qu'un seul (valeur 0 = éteint, 255 = pleine intensité). Un projecteur LED RGB basique en utilise trois (un par couleur). Une lyre motorisée professionnelle peut en consommer 16, 24, voire plus.
| Type d'appareil | Canaux typiques | Paramètres contrôlés |
|---|---|---|
| Gradateur simple | 1 canal | Intensité lumineuse |
| PAR LED RGB | 3 à 7 canaux | Rouge, Vert, Bleu, intensité globale, stroboscope, effets |
| PAR LED RGBW | 4 à 10 canaux | Rouge, Vert, Bleu, Blanc, + effets |
| Machine à fumée | 1 à 3 canaux | Déclenchement, intensité, ventilateur |
| Lyre motorisée (spot) | 12 à 32 canaux | Pan, Tilt, Dimmer, Couleur, Gobo, Focus, Prisme, Strobe… |
| Pixel bar LED | 3 × N canaux | 3 canaux RGB par pixel (ex. 48 pixels = 144 canaux) |
A retenir
Le DMX ne contrôle pas des appareils — il contrôle des canaux. Un projecteur à 12 canaux "consomme" 12 des 512 emplacements disponibles dans un univers DMX. C'est la somme de ces canaux qui détermine combien d'appareils vous pouvez piloter sur une même ligne.
Valeur 8 bits et résolution 16 bits
Chaque canal transmet un "mot" de 8 bits, soit 256 niveaux (0 à 255). Pour des paramètres nécessitant une précision supérieure — la position pan/tilt d'une lyre motorisée de haute gamme, par exemple — certains appareils utilisent un mode 16 bits : deux canaux consécutifs sont combinés (un canal "grossier" + un canal "fin"), offrant jusqu'à 65 535 positions discrètes pour une fluidité de mouvement remarquable.
3. Câblage DMX : XLR, Daisy Chain & Terminaison
Le câble DMX : impédance 110 Ω, pas un câble audio !
C'est l'erreur la plus répandue chez les débutants : utiliser un câble micro XLR standard pour transporter du DMX. Ce n'est pas recommandé. Voici pourquoi : un câble DMX doit présenter une impédance caractéristique de 110 ohms, ce qui correspond également aux câbles audio numérique AES/EBU. Un câble micro analogique n'a qu'une impédance de 40 à 75 ohms — l'inadéquation d'impédance dégrade le signal numérique, provoquant scintillements, bugs aléatoires et instabilité, particulièrement sur les longues distances ou avec de nombreux appareils.
Attention
Un câble XLR audio peut fonctionner en dépannage sur de courtes distances avec peu d'appareils. Mais pour une installation fiable et durable, investissez dans de vrais câbles DMX (ou AES/EBU, même impédance). Ne faites pas l'économie de ce détail : c'est souvent la source des pannes les plus mystérieuses.
XLR 3 broches vs XLR 5 broches
La norme DMX512 officielle (ANSI E1.11) spécifie le connecteur XLR 5 broches. Historiquement, les broches 4 et 5 étaient réservées à une liaison de retour (jamais vraiment utilisée avant le RDM). Le brochage standard est le suivant :
| Broche | Signal | Description |
|---|---|---|
| 1 | Masse (Shield) | Blindage / Ground |
| 2 | Data 1 – (négatif) | Signal DMX négatif |
| 3 | Data 1 + (positif) | Signal DMX positif |
| 4 | Data 2 – (optionnel) | Retour / second univers (rare) |
| 5 | Data 2 + (optionnel) | Retour / second univers (rare) |
En pratique, l'immense majorité du matériel d'éclairage DJ et grand public utilise des XLR 3 broches. C'est moins coûteux et les broches 4 et 5 ne sont pas utilisées dans la grande majorité des cas. Des adaptateurs 3↔5 broches existent pour passer d'un standard à l'autre.
Risque de confusion
Le XLR 3 broches DMX est physiquement identique au XLR 3 broches audio. Brancher accidentellement un câble audio alimenté en alimentation fantôme 48V sur l'entrée DMX d'un appareil peut l'endommager. En milieu professionnel, certains techniciens marquent leurs câbles DMX d'une couleur ou d'un repère pour éviter cette confusion.
Topologie en guirlande (Daisy Chain)
Le DMX se câble obligatoirement en série, aussi appelée "guirlande" ou "daisy chain". Le signal part de la sortie de la console, entre dans l'entrée (IN) du premier appareil, ressort par sa sortie (OUT), entre dans l'entrée du second appareil, et ainsi de suite jusqu'au dernier de la chaîne.
Règle absolue : aucune dérivation sauvage, aucun branchement en étoile direct. Si vous avez besoin de distribuer le signal DMX vers plusieurs lignes, utilisez un splitter DMX (voir section 6).
La terminaison DMX : indispensable !
En bout de chaîne, le signal DMX se réfléchit sur le connecteur ouvert et remonte en sens inverse, créant des interférences qui peuvent perturber les appareils. Pour l'en empêcher, on place un bouchon de terminaison sur la sortie du dernier appareil de la ligne.
Un bouchon DMX, c'est simplement une résistance de 120 ohms (¼ W minimum) soudée entre les broches 2 (Data–) et 3 (Data+) d'un connecteur XLR mâle. On peut le fabriquer soi-même en quelques minutes, ou l'acheter pour quelques euros.
Bonne pratique : Même si sur une petite installation (4 ou 5 appareils, câbles courts), l'absence de terminaison passe parfois inaperçue, utilisez toujours un bouchon en bout de ligne. C'est la différence entre un système qui "semble fonctionner" et un système qui fonctionnera de manière fiable pendant 10 ans.
4. L'adressage DMX : parler à chaque appareil
Puisque tous les appareils d'une ligne reçoivent la même trame de 512 canaux, comment le contrôleur sait-il à qui s'adresser ? C'est le rôle de l'adressage DMX. Chaque appareil est configuré pour répondre à un bloc de canaux spécifique dans la trame — son "adresse de départ".
Le principe de l'adresse de départ
L'adresse de départ d'un appareil correspond au numéro du premier canal qu'il va utiliser. Un projecteur à 6 canaux adressé en 001 répondra aux canaux 1 à 6. Adressé en 007, il répondra aux canaux 7 à 12. La console n'envoie rien de différent : c'est l'appareil qui "écoute" uniquement les canaux qui le concernent et ignore les autres.
"L'adressage DMX, c'est comme attribuer des numéros de chambre dans un hôtel : chaque appareil sait dans quelle chambre il loge — il prend son courrier et laisse le reste aux autres."
Règle d'or : pas de chevauchement
Si deux appareils différents partagent le même canal, ils recevront les mêmes instructions et s'activeront simultanément — ce qui est parfois voulu (miroir exact), mais devient un problème si les deux appareils ont des fonctions différentes sur ce canal. La règle est simple : les plages de canaux de deux appareils distincts ne doivent jamais se chevaucher (sauf si vous voulez intentionnellement les faire réagir de la même façon).
| Appareil | Nb canaux | Adresse départ | Canaux utilisés |
|---|---|---|---|
| PAR LED RGB n°1 | 6 | 001 | 1 → 6 |
| PAR LED RGB n°2 | 6 | 007 | 7 → 12 |
| PAR LED RGB n°3 | 6 | 013 | 13 → 18 |
| Machine à fumée | 2 | 019 | 19 → 20 |
| Lyre motorisée n°1 | 12 | 021 | 21 → 32 |
| Lyre motorisée n°2 | 12 | 033 | 33 → 44 |
| Stroboscope | 3 | 045 | 45 → 47 |
Conseil d'Univers Sons
Tenez un plan d'adressage écrit (papier ou tableur) pour toute installation. Notez chaque appareil, son nombre de canaux et son adresse de départ. Lors d'un dépannage en plein spectacle, c'est ce document qui vous sauvera.
5. Le Dip-Switch : décoder le code binaire
Les appareils récents affichent leur adresse dans un menu LED à l'écran — simple et intuitif. Mais de nombreux projecteurs encore en circulation, et beaucoup d'entrée de gamme, utilisent un dip-switch : un bloc de 9 (parfois 10) minuscules interrupteurs mécaniques positionnables ON ou OFF.
Le principe est celui du code binaire. Chaque interrupteur a une valeur fixe (1, 2, 4, 8, 16, 32, 64, 128, 256). Pour obtenir l'adresse souhaitée, il suffit de mettre sur ON les interrupteurs dont la somme donne ce nombre.
| Switch n° | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Valeur | 1 | 2 | 4 | 8 | 16 | 32 | 64 | 128 | 256 |
Astuce
Des applications mobiles comme DMXCalc (Android) ou des convertisseurs en ligne permettent de calculer automatiquement les positions des dip-switchs à partir d'une adresse décimale. Indispensable pour éviter les erreurs de calcul binaire en situation de montage rapide.
6. Univers DMX, splitters & limites électriques
Qu'est-ce qu'un univers DMX ?
Un univers DMX est une ligne de 512 canaux partant d'un seul émetteur. Quand vos besoins dépassent cette limite (beaucoup d'appareils, ou des lyres à nombreux canaux), vous ouvrez un deuxième univers — une seconde ligne DMX indépendante. Les consoles modernes gèrent couramment 2, 4, 8, voire des dizaines d'univers simultanément.
La limite des 32 appareils par ligne
Au-delà des 512 canaux, il existe une contrainte électrique importante : la norme DMX spécifie un maximum de 32 charges électriques ("unit loads") par ligne physique. En pratique, ce nombre peut varier selon la qualité des câbles et l'électronique des appareils — mais rester sous cette limite garantit la stabilité du signal.
Pour dépasser cette limite, ou pour distribuer le signal DMX vers plusieurs branches sans dégrader sa qualité, on utilise un splitter DMX (également appelé distributeur ou répartiteur).

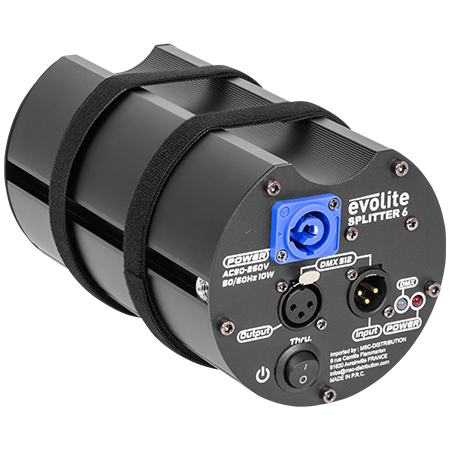

Le splitter DMX : la multiprise du signal
Un splitter DMX prend une entrée et la distribue vers plusieurs sorties (généralement 2 à 8) totalement indépendantes. Chaque sortie reporte les 32 appareils maximum autorisés. Un splitter à 4 sorties peut donc théoriquement alimenter 4 × 32 = 128 appareils depuis une même console.
Bonus souvent ignoré : Un splitter DMX ne fait pas que multiplier les lignes : il régénère et amplifie le signal. Dans une grande installation où la console est loin de la scène, intercaler un splitter en milieu de parcours améliore sensiblement la qualité du signal — même si vous n'avez qu'une seule ligne de destination.
Protection supplémentaire
Un splitter offre également une isolation galvanique entre sa sortie console et ses sorties vers les appareils. Si un projecteur défectueux envoie une tension parasite sur la ligne DMX, le splitter protège votre console d'un endommagement potentiel.

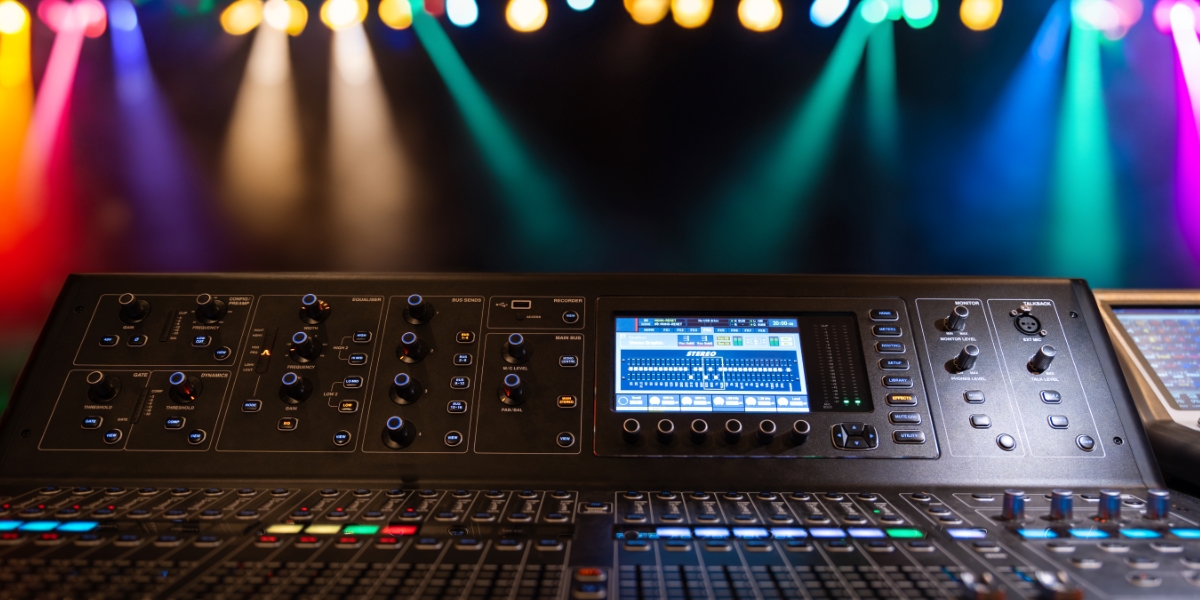

7. Consoles, contrôleurs & logiciels DMX
Le cerveau d'un système DMX, c'est la console (ou contrôleur). Elle génère la trame DMX et permet à l'opérateur de programmer les valeurs de chaque canal, de créer des scènes et de les enchaîner en spectacle.
Les types de contrôleurs
• Console à faders dédiés : les appareils d'entrée de gamme (12, 24, 192 canaux…) avec un fader physique par canal. Intuitifs pour les débutants, limités pour les grandes installations, comme le Mac Mah DMX-12 ou le BoomTone DJ DMX 192 mk2.
• Console programmable : les pupitres professionnels (MA Lighting, Avolites, Chamsys…) permettent de gérer des centaines d'appareils, des effets complexes, de la synchronisation vidéo. Ils pilotent plusieurs univers DMX et Art-Net/sACN.
• Logiciel sur PC/Mac : solutions comme Daslight, Freestyler, QLC+, GrandMA onPC, accompagnées d'une interface USB -> DMX (dongle). Interface graphique riche, idéale pour les installations permanentes.
• Application mobile : dépannage ou contrôle simplifié via Bluetooth ou Wi-Fi. Fonctionnalités limitées — non recommandé pour les spectacles professionnels.
Scènes et chases
Deux concepts fondamentaux en programmation DMX :
• Une scène est un instantané figé : toutes les valeurs de tous les canaux à un moment donné. On la sauvegarde et on la rappelle d'une touche. Exemple : "Éclairage blue pour le début du concert".
• Un chase est une séquence de scènes qui défilent automatiquement à une vitesse réglable. Exemple : un clignotement stroboscopique, une vague de couleurs qui parcourt la scène de gauche à droite.
8. Art-Net, sACN & RDM : Quand le DMX évolue
Le DMX512 est robuste et universel, mais ses limites deviennent visibles dans les grandes productions : une seule ligne physique pour 512 canaux, pas de retour d'information, 32 appareils max par ligne. Pour répondre aux besoins des spectacles modernes, trois extensions majeures ont émergé.
DMX sur Ethernet
- Créé en 1998, libre de droits
- Jusqu'à 32 768 univers sur un seul câble RJ45
- Protocole UDP/IP — nécessite adresses IP
- Broadcast ou Unicast
- Distance max : 100 m (câble réseau)
- Compatible la majorité des consoles
Streaming ACN
- Norme ANSI E1.31, plus récente
- Jusqu'à 63 999 univers par câble Ethernet
- Multicast : plus efficace sur grands réseaux
- Priorisation des sources intégrée
- Recommandé pour très grandes installations
- Moins universel qu'Art-Net en parc existant
Communication Bidirectionnelle
- Extension du DMX512, même câblage
- Dialogue console ↔ appareil
- Adressage à distance (sans aller sur l'appareil)
- Lecture température, heures de lampe, erreurs
- Nécessite matériel compatible RDM
- Splitters doivent être compatibles RDM
Quand choisir quoi ?
| Critère | DMX512 | Art-Net | sACN | RDM |
|---|---|---|---|---|
| Câblage | XLR 5/3 broches | RJ45 Ethernet | RJ45 Ethernet | XLR (même que DMX) |
| Univers | 1 par ligne | 32 768 | 63 999 | N/A (extension) |
| Distance max | 300 m | 100 m | 100 m | 300 m |
| Bidirectionnel | Non | Non | Non | ✓ Oui |
| Petit concert, bar | ✓ Idéal | Possible | Possible | Pratique |
| Festival, grand théâtre | Limité | ✓ Standard | ✓ Optimal | ✓ Recommandé |
En pratique
Art-Net et sACN ne remplacent pas le DMX — ils le transportent. Un nœud (convertisseur Ethernet -> DMX) installé près des appareils reçoit l'Art-Net ou le sACN via un câble réseau, et envoie un signal DMX512 classique sur la ligne locale. C'est l'architecture moderne des grandes productions : une seule fibre ou un câble réseau parcourt les longues distances, et le DMX "classique" ne circule que sur les derniers mètres.
9. DMX Sans Fil : liberté et précautions
Le DMX sans fil transmet le signal DMX512 par radiofréquence, éliminant les câbles dans les situations où les tirer est difficile ou impossible (plafonds très hauts, structures mobiles, éclairages de façade extérieure, luminaires suspendus en installation temporaire).
Solutions de référence
• LumenRadio CRMX : la référence professionnelle, utilisée sur les plus grandes tournées mondiales. Protocole propriétaire très stable, coexistence avec Wi-Fi et Bluetooth.
• W-DMX (Wireless Solution) : alternative professionnelle fiable, large adoption dans le secteur événementiel.
• Solutions intégrées fabricant : de nombreux constructeurs (Chauvet, ADJ…) proposent leurs propres émetteurs/récepteurs propriétaires, moins coûteux mais moins robustes.
Risque à connaître
Le DMX sans fil reste sensible aux interférences (Wi-Fi, Bluetooth, autres systèmes RF). En grande salle avec beaucoup de téléphones et de réseaux sans fil, des dropouts sont possibles. Ayez toujours un plan de secours filaire pour les moments critiques du spectacle. Testez systématiquement en conditions réelles (public présent = plus d'interférences) avant de compter dessus.
| Symptôme | Cause probable | Solution |
|---|---|---|
| Appareil complètement noir, ne répond à rien | Adresse incorrecte, câble débranché, appareil en mode standalone | Vérifier l'adressage, tester le câble, vérifier le mode de l'appareil |
| Deux appareils font la même chose | Même adresse de départ sur les deux | Ré-adresser l'un des deux avec les canaux suivants |
| Scintillements aléatoires, bugs intermittents | Câble XLR audio utilisé à la place d'un câble DMX, absence de terminaison, mauvais contact de connecteur | Remplacer par un câble DMX 110 Ω, ajouter le bouchon, vérifier les connecteurs |
| Les derniers appareils de la chaîne sont instables | Trop d'appareils (>32), signal affaibli, absence de terminaison | Ajouter un splitter/booster, ajouter la terminaison en bout de ligne |
| Appareil fait n'importe quoi | Chevauchement d'adresses, interférence signal | Recalculer le plan d'adressage, vérifier qu'aucun bloc de canaux ne se chevauche |
| Tout fonctionne sauf un seul appareil | Câble défectueux entre le précédent et lui, entrée IN endommagée | Swapper le câble, tester l'appareil en premier de chaîne directement depuis la console |
| Erreur "No DMX" sur l'appareil | Aucun signal DMX reçu | Vérifier que la console envoie bien du DMX (voyant TX), tester avec un autre câble ou appareil |

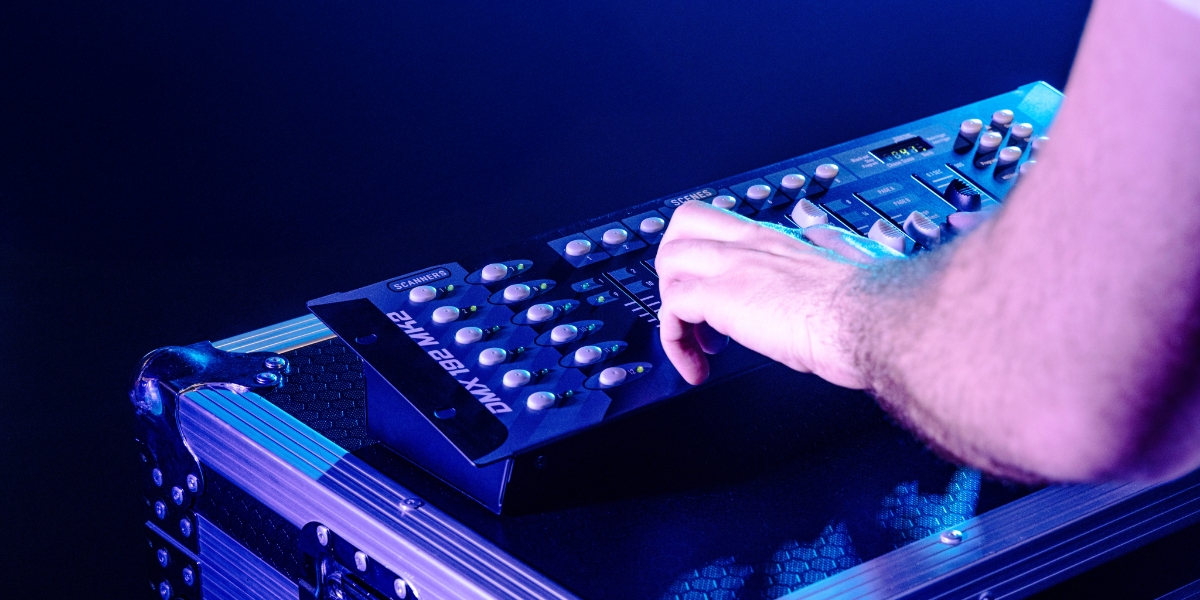

La méthode de dépannage en 5 étapes
1. Isoler : branchez l'appareil suspect directement à la sortie de la console (premier et seul de la chaîne). S'il fonctionne, le problème est dans le câblage ou un autre appareil de la chaîne.
2. Vérifier l'adressage : consultez votre plan d'adressage. L'adresse de départ est-elle correcte ? Y a-t-il un chevauchement ?
Tester le câble : swappez le câble suspect avec un autre dont vous êtes sûr. 80% des pannes mystérieuses sont des câbles défectueux.
3. Vérifier la terminaison : le bouchon est-il bien en place sur le dernier appareil de la ligne ?
4. Vérifier la console : est-ce que le canal en question envoie bien la valeur attendue ? Le patch dans la console correspond-il à l'adressage de l'appareil ?
Outil de pro
Un testeur/analyseur DMX (comme le Showtec RDM Touch) est l'investissement le plus rentable pour qui travaille régulièrement en éclairage. Il lit en temps réel les valeurs de tous les canaux, détecte les erreurs de signal et identifie les conflits d'adressage en secondes. Indispensable dès que vos installations dépassent la petite scène de bar..
11. Glossaire DMX
| Terme | Définition |
|---|---|
| DMX512 / DMX512-A | Protocole de contrôle d'éclairage numérique (ANSI E1.11). 512 canaux, signal RS-485 unidirectionnel à 250 kbps. |
| Univers DMX | Ensemble de 512 canaux partant d'un même émetteur. Une grande installation utilise plusieurs univers. |
| Canal DMX | Emplacement dans la trame DMX. Valeur entre 0 et 255. Contrôle un paramètre d'un appareil (intensité, couleur, position…). |
| Adresse de départ | Numéro du premier canal d'un appareil dans la trame DMX. Configurée sur l'appareil lui-même. |
| Daisy chain | Câblage en série : OUT d'un appareil → IN du suivant. La seule topologie admise en DMX natif. |
| Terminaison / Bouchon | Résistance de 120 Ω placée en bout de ligne pour absorber le signal et éviter les réflexions. |
| Splitter / Distributeur | Appareil qui reçoit une ligne DMX et la distribue vers plusieurs sorties indépendantes, en régénérant le signal. |
| Dip-switch | Bloc de micro-interrupteurs permettant de coder l'adresse DMX en binaire sur les appareils sans écran. |
| Scène | Instantané sauvegardé des valeurs DMX de tous les canaux. Rappelable d'une touche sur la console. |
| Chase | Séquence automatique de plusieurs scènes. Crée des effets dynamiques (vagues, clignotements, mouvements). |
| RDM (E1.20) | Remote Device Management. Extension bidirectionnelle du DMX permettant de lire et configurer les appareils à distance. |
| Art-Net | Protocole réseau (Ethernet/RJ45) transportant plusieurs univers DMX. Libre de droits, très répandu. |
| sACN (E1.31) | Streaming ACN. Protocole Ethernet ANSI, multicast, supportant jusqu'à 63 999 univers. Optimal pour grands réseaux. |
| Nœud Art-Net / sACN | Convertisseur Ethernet → DMX. Reçoit des univers via réseau, les retransmet en DMX filaire vers les appareils. |
| 16 bits | Combinaison de deux canaux DMX consécutifs (grossier + fin) pour 65 535 niveaux de précision au lieu de 256. |
| Patch | Configuration dans la console qui associe un circuit ou un fader à un appareil et son adresse DMX. |
FAQ Les questions que tout le monde se pose sur le DMX
Peut-on utiliser un câble audio XLR à la place d'un câble DMX ?
Combien d'appareils peut-on brancher sur une seule ligne DMX ?
La terminaison DMX est-elle vraiment indispensable ?
Deux appareils peuvent-ils avoir la même adresse DMX ?
Quelle est la différence entre Art-Net et DMX ?
Mon projecteur ne répond pas à la console — par où commencer ?
Qu'est-ce que le RDM et en ai-je besoin ?
